分取LCシステム

BioStream バイオクロマトグラフィーシステム

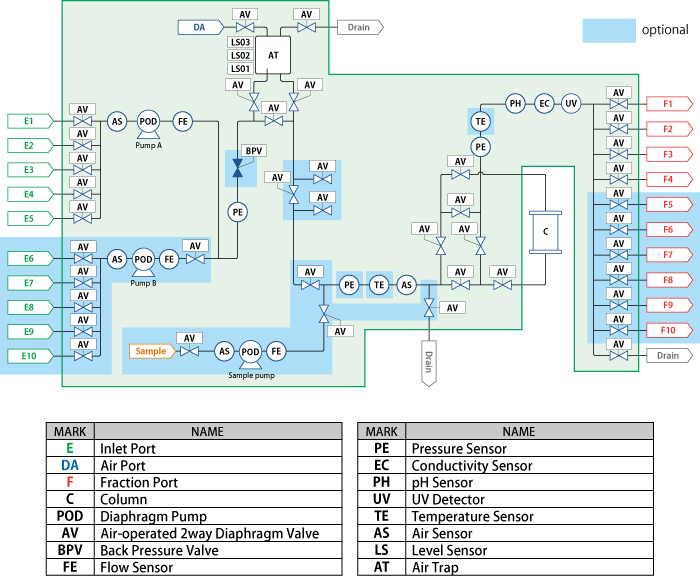

流路図

BioStream流路図

※青塗部分はオプションです

仕様

型式 BSTP-800 BSTP-03K BSTS-03K BSTS-10K BSTS-30K
最大流量 800mL/min 3000mL/min 3000mL/min 10L/min 30L/min
配管材質 PFA SUS
配管継手 樹脂配管1/4"継手 樹脂配管3/8"継手 ISO 8Aフェルール継手 ISO 10A、15Aフェルール継手 ISO 1Sフェルール継手
バルブ エアアクチュエータによる駆動
ポンプ ダイヤフラム(オイルフリーダイヤフラム)
システム耐圧 0.5MPa (最大0.6MPa)
周囲温度 5~30℃
接液部材質 PFA、PTFE、石英、ガラス、EPDM SUS316L、PTFE、石英、ガラス、EPDM
インレット 5ch
アウトレット 5ch
流量精度 ± 2%F.S.
搭載センサ pHセンサ 2~12 (精度2%F.S.)
導電率センサ 0~200mS/cm (精度2%F.S.)
圧力センサ 0~1.0MPa (精度2%F.S.)
流量センサ (精度1%F.S.)
UVセンサ 200~400nm の範囲で任意の3波長 0~2AU (精度2%F.S.)
温度センサ 0~100℃
その他標準機能 エアートラップ、エアーセンサ、カラムバイパス及びカラムスイッチング
制御ソフト BioStream ソフトウェア
外形寸法(W×D×H) 800×900×1300mm 900×1100×1800mm 900×1100×1800mm 1300×1200×1800mm 1800×1500×1800mm
重量 200kg 250kg 300kg 400kg 600kg
ユーティリティ 単相100V(15A) 三相200V(20A) 三相200V(30A) 三相200V(40A)
計装エアー 0.5MPaドライエアー
